Cara Mengisi Ulang Baterai Lithium-Ion Type 18650 Menggunakan Modul Charger TP-4056

1 x Modul TP4056 lithium battery charger 5V 1A

TP4056 adalah modul untuk mengisi baterai isi ulang Lithium (Li-ion rechargeable battery) 1 Ampere yang dilengkapi dengan 2 lampu indikator, masing-masing menunjukkan status saat mengisi ulang (LED merah) dan saat baterai sudah terisi penuh (LED biru).

Modul ini menggunakan IC TP4056 yang merupakan IC pengisi ulang linear untuk baterai lithium-ion sel tunggal dengan arus dan tegangan yang konstan yang dilengkapi dengan sistem pengaturan suhu (thermal regulation). Tegangan pengisian konstan di 4,2 Volt (akurasi 1,5%), ideal untuk digunakan mengisi ulang baterai bertegangan 3 ~ 3,7 Volt.

Fitur lainnya dari IC ini adalah pemantau arus, pengunci tegangan kurang (under-voltage lockout), pengisi ulang otomatis, dan dua status pin yang mana pada modul ini dihubungkan dengan LED indikator.

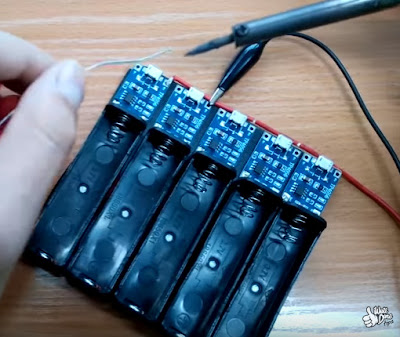

Modul ini dapat digunakan untuk mencharge 1 baterai lithium maupun beberapa baterai lithium yang disusun secara pararel.









Spesifikasi:

  • Input: micro USB (kabel output HP pada umumnya)
  • Tegangan input: 4.5-5.5V
  • Tegangan stop cas penuh: 4.2V
  • Arus cas maximum: 1000mA / 1A
  • Output: Bat+ and Bat- (tidak boleh terbalik)
  • Terdapat 2 lampu indikator:
  • merah – sedang cas
  • biru – sudah penuh

Cara pakai:

1. Micro USB dihubungkan ke output charger handphone

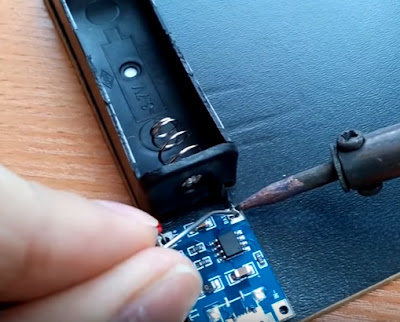

2. Kutub Baterai Li-Ion dihubungkan ke B+ untuk kutub positif dan B- untuk kutub negatif

Peringatan:

Jika output keluaran dipasang terbalik pada kutub +/- baterai yang akan dicharge dapat merusak IC chip modul ini.
