Rangkaian Driver LED Tanpa Transformator

Tidak pernah bosan saya hadir untuk anda sesama pecinta Elektronika untuk belajar bersama, saya akan selalu menyuguhkan materi-materi terbaik yang paling banyak dicari oleh rekan Tronika. OK, langsung saja!
Rangkaian ini merupakan rangkaian favorite saya daripada tersimpan di harddisk mending saya share untuk semua siapa tahu bermanfaat. Rangkaian driver led AC 220 Volt langsung dicolokkan ke listrik AC tanpa menggunakan transformator.

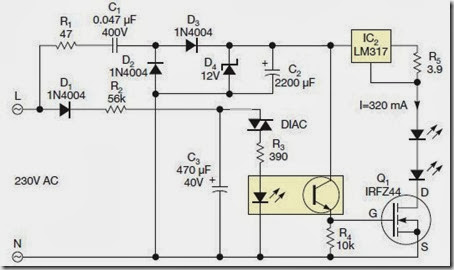

leds_design_ideas_led_ac_power_fig14
Kapasitor C1 ukuran sedang 0.047uF (sama dengan 47nF) harus bernilai lebih dari 400 Volt, biasanya semakin kecil nilainya arus yang masuk akan semakin besar. Peran penting opto copler dan DIAC sebagai pembatas tegangan tinggi AC 220 Volt.

IC LM317 berperan sebagai mereduksi tegangan besar menjadi tegangan sesuai kebutuhan led sebesar 3.2 – 3.4 Volt. IRFZ44 sebagai pembatas arus agar stabil sebesar 320mA.
Komponen-komponen tersebut sangat mudah dibeli di toko komponen elektronika. Semoga artikel kali ini bermanfaat jika anda berminat untuk membuat sendiri driver lampu led. Untuk berlangganan artikel silahkan anda klik fans page Kumpulan Ilmu Hari Ini
