Akhir- akhir ini gaung LED sangat marak, meski harga led ini masih mahal tetap saja banyak yang mengincar produk hemat energi dan tahan lama sebagai penerangan.

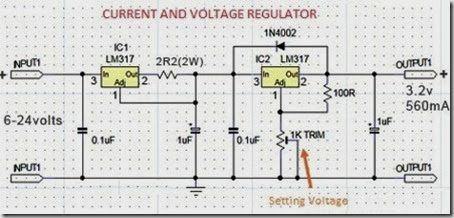

Harga driver Luxeon masih mahal, anda bisa membuat sendiri dengan komponen yang gampang didapat. Coba anda perhatikan rangkaian di atas, Tidak lazim seperti biasanya yang menggunakan satu IC LM317 seperti posting driver led lainnya, tapi menggunakan dua IC LM317 sekaligus.
Input tegangan 6 – 24 volt dan output tegangan 3,2 volt 560mA. Pengaturan tegangan anda bisa lakukan pada potensiometer 1K. Arus input maksimal 1A yang dapat direduksi dengan satu LM317 dan resistor 2R2 (2 watt).
Harga driver Luxeon masih mahal, anda bisa membuat sendiri dengan komponen yang gampang didapat. Coba anda perhatikan rangkaian di atas, Tidak lazim seperti biasanya yang menggunakan satu IC LM317 seperti posting driver led lainnya, tapi menggunakan dua IC LM317 sekaligus.
Input tegangan 6 – 24 volt dan output tegangan 3,2 volt 560mA. Pengaturan tegangan anda bisa lakukan pada potensiometer 1K. Arus input maksimal 1A yang dapat direduksi dengan satu LM317 dan resistor 2R2 (2 watt).
Rangkaian Driver LED Luxeon 3,2 Volt
