Charger USB 5V 660mA Untuk Otomotif Yang Multifungsi

Tidak selamanya praktis menggunakan port USB di komputer untuk men-charger battery pemutar musik atau ponsel anda. Bagaimana jika anda sedang traveling tiba-tiba ponsel iPhone atau MP3 Player anda membutuhkan isi ulang battaery yang menggunakan USB ketika tidak ada komputer? Yang ada hanya battery mobil/ motor 12 volt saja.

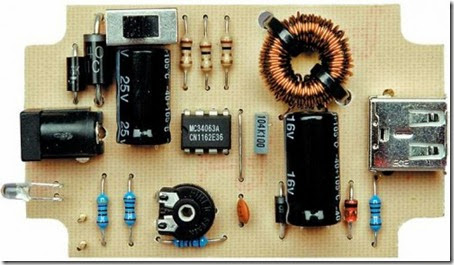

mobile-phone-and-ipod-battery-charger-circuit1_med
Modul charger yang sederhana tapi cukup “dahsyat” IC MC34063A sangat ampuh digunakan dimanapun dengan tegangan output tidak lebih dari 5V dan arus 660mA yang sangat cocok sebagai charger smartphone Android, iPod, iPhone atau MP3 player. Selain itu pula keluaran tegangan USB 5V ini bisa juga dimanfaatkan sebagai tenaga aksesoris yang membutuhkan tegangan USB seperti kipas angin mini, cooling pad, lampu baca mini, dan sebagainya.

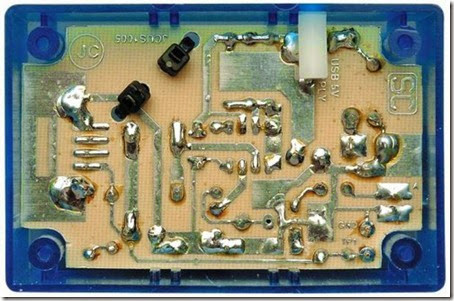

mobile-phone-and-ipod-battery-charger-circuit2_med
Soket USB type A female tempatkan pada posisi yang mudah digunakan dan modul bisa anda letakkan ke dalam casing/ housed/ box plastik kecil agar lebih aman. LED indikator sebagai aksesoris tamabahan akan menyala ketika modul charger USB dioperasikan.

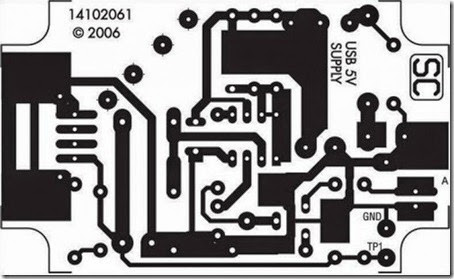

Tata letak komponen PCB
mobile-phone-and-ipod-battery-charger-circuit3_med

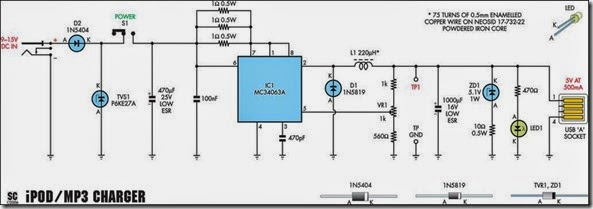

Gambar rangkaian
ipod-mp3-player-charger-by-mc34063
  • P1 = 1K
  • R1 = 1R-0.5W
  • R2 = 1R-0.5W
  • R3 = 1R-0.5W
  • R4 = 1K
  • R5 = 560R
  • R6 = 10R-0.5W
  • R7 = 470R
  • C1 = 470uF-25V
  • C2 = 100nF-63V
  • C3 = 470pF
  • C4 = 100uF-25V
  • D1 = 1N5404
  • D2 = 1N4001
  • D3 = 1N5819
  • D4 = 5.1V-1W Zener Diode
  • D5 = 5mm. Red LED
  • L1 = 220uH
  • S1 = USB 'A' Type Socket
  • SW1 = On/Off Switch
  • IC1 = MC34063A
Spesifikasi rangkaian ini:
Output voltage 5V
Output current 660mA maximum for 5V out
Input voltage range 9.5V to 15V DC
Input current requirement 500mA for 9V in, 350mA for >12V input
Input current with output shorted 120mA at 9V in, 80mA at 15V in
Output ripple 14mV (from no load to 660mA)
Load regulation 25mV (from no load to 660mA)
Line regulation 20mV change at full load from 9 to 18V input
No load input current 20m



Rangkaian ini berbasis MC34063 IC yang dikenal switching regulator sangat efisien sebagai power supply step down hingga input maksimal 40V. M34063 sangat baik mengurangi panas yang ditimbulkan  akibat arus berlebih seperti halnya memakai IC 7805 yang harus menggunakan heatsink besar sebagai peredam panasnya.
