Cara Menyolder Header Pin Tanpa Lubang PCB

Hai rekan tronika lama tidak posting blog ini, kali ini saya ingin mencoba share bagaiman cara menyolder header soket mikro kontroller tanpa melubangi PCB sedikitpun. Sudah pasti peralatan bor mini listrik kita abaikan yang biasa digunakan untuk Membuat PCB sendiri.

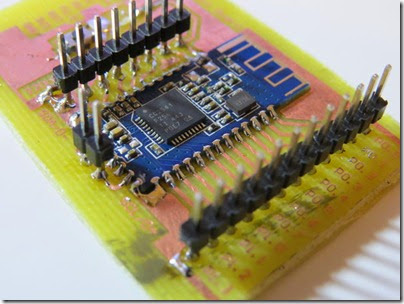

menyolder-header-tanpa-lubang-hasilnya

Sebenarnya ini cara lama yang biasa digunakan pada komponen SMD (surface mount device), permukaan atas langsung disolder pada bagian PCBnya. Nah cara ini kita terapkan pada komponen yang mengharuskan kaki-kaki pada lubang PCB dan ternyata berhasil. Yuk, simak langkah pengerjaannya, biar gambar yang bicara.

Untuk pengerjaan ini dibutukan tingkat keahlian menyolder yang bagus. OK, langsung simak saja

Langkah 1: Solder bantu
Tujuan dari solderan ini untuk memudahkan merekatkan kaki-kaki header pin dengan tembaga PCB
menyolder-header-tanpa-lubang-pcb

Langkah 2: Solder ujung belakang
Beri timah pada ujung dan akhir pin header dengan sedikit timah agar memudahkan penyolderan pada pcb dan kaki-kaki selanjutnya
menyolder-header-tanpa-lubang-1-2

Langkah 3: Kaki selesai
Setelah terpasang semua pin header pada PCB, berarti hingga disini tugas anda telah selesai

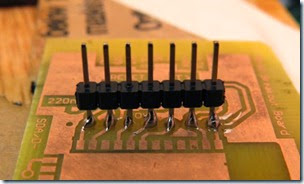

menyolder-header-tanpa-lubang-berhasil

Langkah 4: FINAL
Tempatkan modul Arduino/ micro controller yang akan ditempatkan pada PCB pin header yang kita kerjakan tadi.

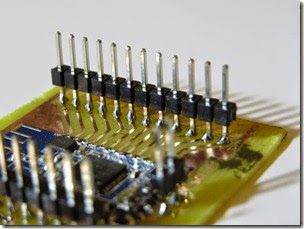

menyolder-header-tanpa-lubang

Nah, rekan tronika semua cara-cara ini sangat bermanfaat bagi anda yang suka hobby elektronika mikro kontrol.
