Cahaya Super dari lampu LED Super Terang

Proyek pengerjaan lampu kali ini, menggunakan sebuah lampu Pijar super terang yaitu LUXEON tersedia ukuran 1 Watt hingga 5Watt dengan arus konstan 350mA hingga 700mA. Rangkaian yang diterapkan sangat sederhana hanya menggunakan IC LM317 resistor dan sebuah battery 9V.

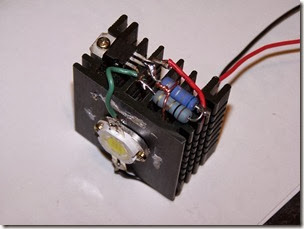

hpl-led-driver

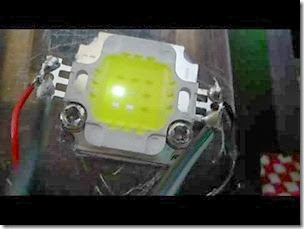

Cahaya yang dipancarkan juga cukup terang ketika di kegelapan malam. Apalagi lampu Led yang digunakan cukup banyak sekali lebih dari 5 set LED super terang. Sangat cocok digunakan untuk lampu penerangan emergency yang murah meriah dan hemat power atau bisa juga digunakan sebagai lampu sorot hanya ditambahkan lensa plus holdernya ukuran 20mm.

Ide sederhana ini sangat mudah dilakukan tanpa menggunakan peralatan adaptor tegangan 220 VAC, cukup battery 9V saja.
hqdefault
Penerapan utama lampu ini bisa untuk lemari pakaian, kamar mandi, lemari makanan yang membutuhkan penerangan otomatis tanpa saklar manual. Cara kerjanya ketika pintu terbuka akan menekan tombol toggle on/ off sehinga rangkaian terhubung dan lampu led menyala begitu sebaliknya. Lebih jelasnya perhatikan gambar dan komponennya.
driver_led_lm_3172
Komponennya:
  • Battery 9V
  • Saklar SPDT
  • Resistor 3,9 ohm
  • IC Regulator LM317
  • LED Luxeon
Jadi dengan membuat rangkaian driver ini anda bisa menggunakan LED super terang  yang hemat buatan anda sendiri di rumah. Rekan Tronika punya masalah cara pembuatannya silahkan ajukan komentar saja di blog kumpulan ilmu hari ini.
