Hai rekan tronika lama tidak posting blog ini, kali ini saya ingin mencoba share bagaiman cara menyolder header soket mikro kontroller tanpa melubangi PCB sedikitpun. Sudah pasti peralatan bor mini listrik kita abaikan yang biasa digunakan untuk Membuat PCB sendiri.
Sebenarnya ini cara lama yang biasa digunakan pada komponen SMD (surface mount device), permukaan atas langsung disolder pada bagian PCBnya. Nah cara ini kita terapkan pada komponen yang mengharuskan kaki-kaki pada lubang PCB dan ternyata berhasil. Yuk, simak langkah pengerjaannya, biar gambar yang bicara.
Untuk pengerjaan ini dibutukan tingkat keahlian menyolder yang bagus. OK, langsung simak saja

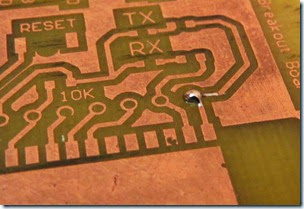

Langkah 1: Solder bantu
Tujuan dari solderan ini untuk memudahkan merekatkan kaki-kaki header pin dengan tembaga PCB
Langkah 2: Solder ujung belakang
Beri timah pada ujung dan akhir pin header dengan sedikit timah agar memudahkan penyolderan pada pcb dan kaki-kaki selanjutnya
Langkah 3: Kaki selesai
Setelah terpasang semua pin header pada PCB, berarti hingga disini tugas anda telah selesai
Langkah 4: FINAL
Tempatkan modul Arduino/ micro controller yang akan ditempatkan pada PCB pin header yang kita kerjakan tadi.
Nah, rekan tronika semua cara-cara ini sangat bermanfaat bagi anda yang suka hobby elektronika mikro kontrol.
