Cara Menyambung Led Strip dengan Adaptor Power Supply

CaraTekno –  Jika anda ingin memiliki lampu penerangan yang unik dan keren pilihan tepat pada led strip atau led pita fleksible.

Untuk yang sudah paham urusan kelistrikan memasang  led ini sambil tiduran pejam matapun langsung nyala.

Nah, beda halnya dengan ibu rumah tangga, pelajar sekolah menengah atau anda yang buta hal kelistrikan masih taku-takut salah kesetrum atau takut rusak led strip-nya.

Beruntung anda menemukan artikel Caratekno ini, kali ini saya akan jelaskan buat rekan tekno semua cara pasang led strip secara ringkas dan sederhana.

Memilih Led 12V atau 24V?

Led strip di pasaran dijual 2 jenis berdasarkan konsumsi daya berdasarkan voltasenya 12V dan 24V.

Pilih yang sudah tersedia adaptornya atau power supply, seperti ini

Elektronik Transformator AC/DC Power Adaptor 5 V 12 V 24 V 1A 2A 3A 5A  Power Supply Converter charge Adaptor Transformer|Transformers| - AliExpress

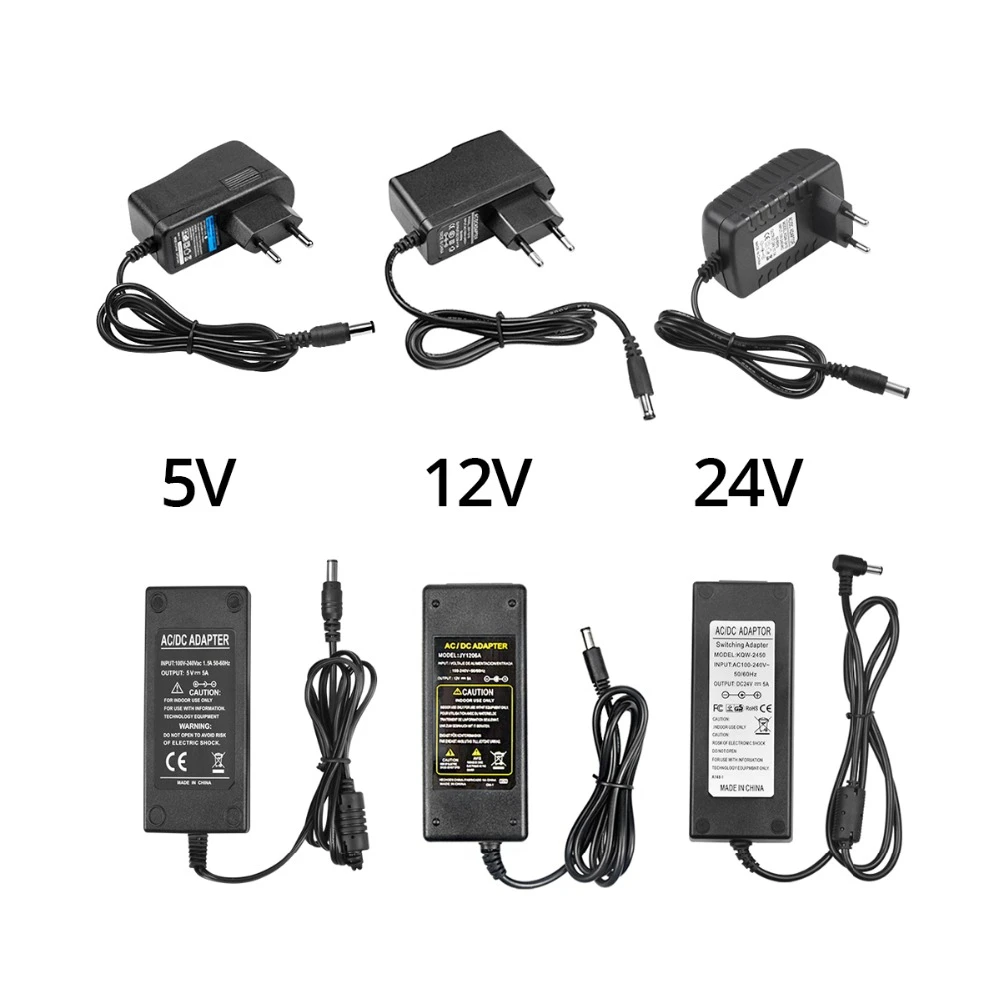

GAMBAR ADAPTOR 5V, 12V, dan 24V

Setelah mengetahui adaptor yang ada, saatnya anda pilih led strip 12V atau 24V.

Selanjutnya periksa led stripnya apakah masih bagus dan tidak putus

Setelah kedua hal di atas, kita lanjut ke proses lanjutannya.

Memilih plug Konektor

Konektor kelistrikan sangat penting setelah spesifikasi led strip yang dibutuhkan.

Anda harus tahu macam-macam konektor DC yang sering digunakan.

Coba periksa dan perhatikan gambar panduan

GAMBAR JENIS KONEKTOR

Bagaimana cara menerapkan gambar di atas?

Pertama, pastikan dahulu ujung kabel adaptor atau power supply bentuk konektornya seperti apa dulu modelnya. Apakah kabel biasa, japitan buaya, female konektor, male konektor atau soket DC.

Perhatikan gambar paling atas “Power Supply Side”

Kemudian tahap berikutnya, Lihat tabel paling kanan lawan konektornya seperti apa kabel biasa, female konektor, atau lempengan tembaga biasa saja.

Baca Juga  Merubah Senter Bohlam Biasa menjadi Senter LED

Contoh mudahnya seperti ini setelah semua jenis kabel diketahui, permisalan kasus seperti nampak kabel saja dan kabel maka solusi penyambunganna adalah seperti ini.

Lilitan dua antara kabel
kabel dengan Plug konektor DC male-female
Konektor DC male-female
Konektor Led strip female – Kabel power suply dengan plug DC male

Memilih Power Supply

Nah, setelah paham cara pengkabelannya, maka anda saat memilih power supply yang tepat agar nantinya konektor apa yang anda inginkan.

Kebanyakan adapator dipasaran dijual unjung jack DC berupa DC male-plug.

Seperti Gambar ini:

GAMBAR POWER SUPPLY

Untuk kepraktisan dan efisiensi jelas adaptor ini menang, sebab bisa dipindah-pindah tempatnya.

Pada beberapa kasus adaptor atau driver led, atau juga power supply dijumpai modelnya seperti ini :

Bentuk adaptor seperti ini biasanya dipasang secara internal di dalam casing, box atau dalam rumah yang terhindar dari hujan. Sedangkan adaptor hitam diatas bentuk kedap udara, anti air dan penggunaan dalam dan luar ruangan terbatas asalkan tidak dicelupkan kedalam air.

Jenis adaptor ini bersifat menetap atau permanen tidak dipindah.

Nah silahkan tentukan mau adaptor yang seperti apa nantinya,

Periksa Konektor Led Stripnya

Biasanya ujung led strip dari pabrik hanya lempeng tembaga yang belum disolder, disitu terdapat label (+) dan (-) silahkan cek.

Setiap kali anda ingin memotong led strip menjadi beberapa ukuran sebaiknya anda gunting pada bagian yang bertanda garis hitam.

Sehingga led tetap bisa digunakan sesuai kebutuhan catu tengangan adaptor anda.

Merubah lempeng tembaga menjadi kabel sambung

Jika punya solderan dan timah anda bisa sambungkan dengan kabel power supply langsung tanpa konektor lagi, (Lihat gambar di atas) hal ini sudah saya bahas pada paragraph di atas.

Jangan sambung kabel dengan cara melilit lempeng tembaga led strip bisa merusak led strip itu sendiri, Gunakan solder timah yang bagus.

Baca Juga  Belajar Mengenal Komponen Komponen Elektronika
GAMBAR SOLDER TIMAH Image source: wavefromlighting

Cara ini tergolong sangat mudah hanya butuh beberapa detik untuk menyambung led strip dengan kabel

Bisakah led strip disambung “Parallel” atau “Seri”?

Jika anda ingin menyambungkan led strip lebih dari satu denga satu power supply apakah masih bisa diguanakan? Jawabannya bisa. Asalkan kebutuhkan tegangan led strip sama tidak beda-beda.

Namun ada satu hal yang perlu anda ketahui bahwa, adaptor biasa tentu powernya akan turun jika digunakan banyak led strip lebih dari satu.

Sebaiknya gunakan power supply yang berdaya besar seperti 12A 5A miliknya Power supply komputer atau power supply besar yang terpisah.

Dimana bisa saya beli led strip, power supply dan konektornya?

Anda bisa langsung chat ke nomer wa saya ya…. untuk mendapatkan harga termurah dan grosir.

Semoga artikel membantu anda semakin mudah memasang sendiri di rumah led strip untuk hiasan atau penerangan.
