Mencari Letak Emitor ~ Collector Transistor

Bagaimana sekarang anda sudah tahu kan mencari type NPN & PNP silahkan baca cara mengetahui jenis transistor NPN/ PNP. Cukup sederhana memang tapi bagi yang belum mengerti memang membingunkan, bagi pemula kendala terbesar adalah mencari titik Basic, Emitor dan Collector.

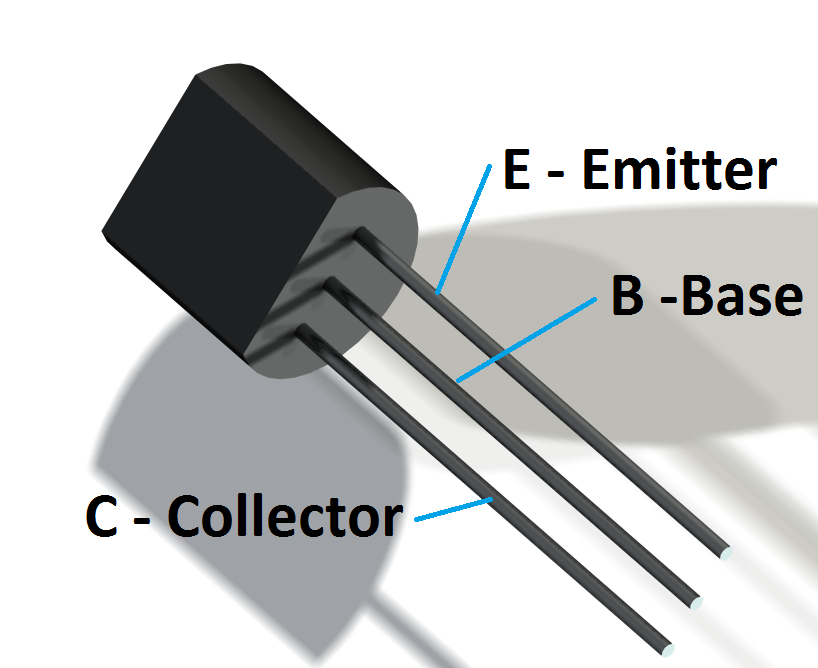

Kaki-kaki transistor Basis – Kolektor dan Emitor

Mungkin untuk mengetahui nilai resistor bisa dengan AVOmeter tanpa harus melihat kode warna, kapasitor nilainya sudah tertera jelas di fisiknya.

Baik, saya anggap anda sudah paham mencari type transistor, tutorial selanjutnya mencari letak kaki Collector dan kaki Emitor.

Langkah Pengecekan:

  • Seperti biasa peralatan yang di butuhkan AVOmeter.
  • “Korban” yang di jadikan targetnya sembarang jenis transistor NPN atau PNP
  • Pilih AVOmeter yang ada skalanya ohm meternya x 10K, karena ini akan menentukan masa depan anda….heee….
  • Cari dulu mana basic-nya dan jenis transistornya, jika sudah ketemu basisnya dan jenis transistornya NPN ata PNP, ikuti langkah selanjutnya.
  • Anggap saja jenis NPN , yaitu Basic kaki 1 colokan warna hitam (-) dan kaki 2, 3 colokan warna merah (+).

Keterangan:
Jika avo meter manual/ analog colokan merah (+) berarti  negatif sesungguhnya, colokan warna hitam (-) berarti negatif.
Jika AVO digital, colokan hitam (-) berarti negatif, colokan merah (+) berarti positif

  • Sekarang posisi saklar AVO meter di skala  x 10K, seperti point no. 5 di BALIK.
  • Colokan merah ke colokan hitam dan sebaliknya, yaitu (Basic) kaki 1 colokan merah (+) dan kaki 2, 3 di colokan hitam (-).
  • Perhatikan gerakan di kaki 2 dan 3 colokan hitam (-). Kaki manakah yang gerakkan paling besar…? 2 ataukah 3? Persimpangan yang paling besar itulah letak kaki Emitor dan kaki satunya adalah Collector.
Baca Juga  Membuat Speaker Portable dari CD Case Bekas

Jika ada pertanyaan atau masih bingung seputar bahasa saya tadi bisa tulis pertanyaan anda di sini.
