Rangkaian ini adalah rangkaian VCO FM Transmitter. Dengan antena yang baik (dipole ditempatkan di luar ruangan dan tinggi) pemancar memiliki rentang cakupan yang sangat baik sekitar 500 meter, rentang cakupan maksimal hingga 4 km.

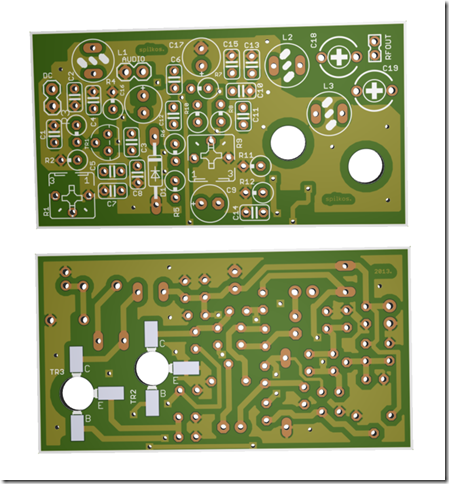

Untuk mengkalibrasi untuk daya maksimum menghubungkan 6 V / 0,1 bola lampu ke output dan menggunakan R1 untuk menyetel frekuensi yang tepat, menyesuaikan L1 kumparan jika maka perlu. Kemudian gunakan C14 dan C15 untuk menyesuaikan kekuasaan tertinggi (cahaya tertinggi bohlam). Kemudian Anda dapat menghubungkan antena dan sinyal audio. Sesuaikan R2 sampai audio suara sekeras stasiun lain.
Spesifikasi
– Power supply:. 12-14 V stab, 100 mA
– daya RF: 400 mW
– Impedansi: 50-75 ohm
– Rentang frekuensi: 87,5-108 MHz
– Modulasi: FM wideband
