Cara Mengisi Ulang Baterai Lithium-Ion Type 18650 Menggunakan Modul Charger TP-4056

1 x Modul TP4056 lithium battery charger 5V 1A

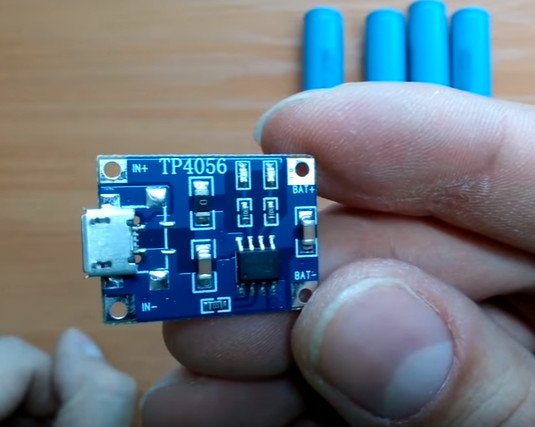

TP4056 adalah modul untuk mengisi baterai isi ulang Lithium (Li-ion rechargeable battery) 1 Ampere yang dilengkapi dengan 2 lampu indikator, masing-masing menunjukkan status saat mengisi ulang (LED merah) dan saat baterai sudah terisi penuh (LED biru).

Modul ini menggunakan IC TP4056 yang merupakan IC pengisi ulang linear untuk baterai lithium-ion sel tunggal dengan arus dan tegangan yang konstan yang dilengkapi dengan sistem pengaturan suhu (thermal regulation). Tegangan pengisian konstan di 4,2 Volt (akurasi 1,5%), ideal untuk digunakan mengisi ulang baterai bertegangan 3 ~ 3,7 Volt.

Fitur lainnya dari IC ini adalah pemantau arus, pengunci tegangan kurang (under-voltage lockout), pengisi ulang otomatis, dan dua status pin yang mana pada modul ini dihubungkan dengan LED indikator.

Modul ini dapat digunakan untuk mencharge 1 baterai lithium maupun beberapa baterai lithium yang disusun secara pararel.



Simak terus artikel ini ya.. oia nanti beberapa video eksperimen akan saya bagikan berupa video di channel YouTube jangan lupa subsribe klik ini untuk mensupport blog dan channel CaraTekno agar lebih semangat berbagi dan berkarya tentang ilmu-ilmu pengetahuan lainnya.

OK lanjut ya





Spesifikasi:

  • Input: micro USB (kabel output HP pada umumnya)
  • Tegangan input: 4.5-5.5V
  • Tegangan stop cas penuh: 4.2V
  • Arus cas maximum: 1000mA / 1A
  • Output: Bat+ and Bat- (tidak boleh terbalik)
  • Terdapat 2 lampu indikator:
  • merah – sedang cas
  • biru – sudah penuh

Cara pakai:

1. Micro USB dihubungkan ke output charger handphone
2. Kutub Baterai Li-Ion dihubungkan ke B+ untuk kutub positif dan B- untuk kutub negatif

Baca Juga  Mengenal Baterai Li-Ion 18650 dan Cara Membuat Charger 12V-to-3,7V

Peringatan:

Jika output keluaran dipasang terbalik pada kutub +/- baterai yang akan dicharge dapat merusak IC chip modul ini.

GRATIS UPDATE TERBARU ARTIKEL CARA/TIPS/HOW TO/DIY TERBARU, Masukkan email Anda:

10 Replies to “Cara Mengisi Ulang Baterai Lithium-Ion Type 18650 Menggunakan Modul Charger TP-4056”

  1. Mas, mau tanya,

    Saya gak sengaja memasang kutub2 baterai terbalik saat mencharger baterai dynamax 18650..kira2 sekitar 5 menit saya pasang, listrik 1 rumah mati ( konslet, mcb turun).
    Dan tercium bau hangit ( kebakar) di ujung colokan charger

    Pertanyaan saya,
    1. Apakah setelah kejadian ini, charger tsb masih aman saya gunakan kembali ( dg memasang kutub2 yg benar)
    Bgmn dg baterai nya apakah aman saya gunakan kembali ( di charger dg charger lain)

    2. Saya mencharger sambungan kabel (sambungan kabel ini yg kmudian dicolokan ke dinding listrik di rumah),
    Apakah sambungan kabelnya masih aman utk digunakan?

    3. Bagaiamana mengecek atau mengetes charger tsb masih aman digunakan atau tidak?

    Terimakasih mas

    • sebenarnya terbaliknya kutub baterai li-ion tidak berdampak besar pedamnya listrik bisa jadi charger yang digunakan kurang bagus, charger yang baik ada polarity protectornya.
      1. pertanyaan 1 ini berkaitan dengan bagus tidak alat charger tersebut. seperti yang saya jelaskan diatas, charger ini biasanya harganya tidak murah. kisaran ratusan ribu. Bisa dipastikan jika sampai litrik padam komponen charger ada yang rusak parah short-circuit. Sebaiknya charger jangan digunakan lagi atau divonis rusak.

      2. Nah, sambungan kabel ini bisa dicek dengan AVOmeter/Multitester di ujung stop kontaknya ada resistasi kecil? jika ya, berarti sambungan kabel tadi ada yang konslet. Coba cek lagi sambungannya sudah rapi apa belum.

      3. untuk jawaban ini kalau masih penasaran coba tes ulang, dan hati-hati!

      gitu ya

  2. bang, kalo mo besarkan arus lebih dr 1A gimana caranya?
    misalnya baterai diparalel jd 10 pcs kan butuh arus lebih besar.

    • besaran out ampere tidak bisa diperbesar, kecuali modulnya memang memberikan output besar 3-5A dari pabrikan, untuk jumlah baterai semakin banyak jumlah baterai atau kapasitas baterainya maka durasi pengisian juga semakin lama, seperti ibarat kolam diisi dengan sedotan plastik…. hehehe
