Cara Membuat Alat Ukur Ampere Meter Digital

Rangkaian ini dirancang hemat daya yang sanggup mengukur arus (baca: satun internasionalnya (SI) Ampere) hingga 10A, dengan pilihan pengukuran akurasi terkecil 100mA, 10mA, dan 1mA.

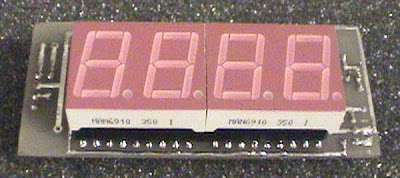

Komponen yang sangat sedikit dan praktis ini PCB cukup selebar 3x7cm saja dengan ukuran 3.5 seven segment.

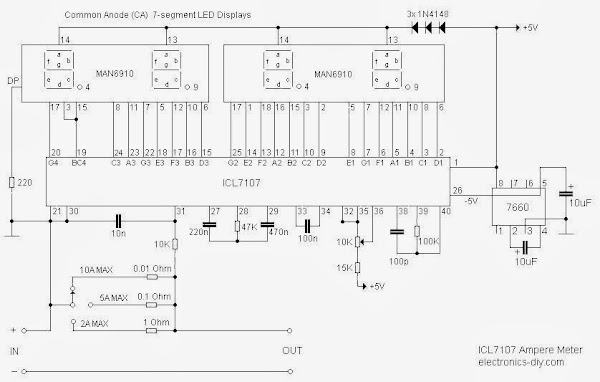

Part’s List:
0.01 Ohm – 1.5mm / 5cm long copper wire
0.1 Ohm – 5W Resistor
1 Ohm – 5W Resistor
1x – 220 Ohm Resistor
1x – 10K Resistor
1x – 15K Resistor
1x – 47K Resistor
1x – 100K Resistor
1x 10K Pot
1x – 100pF Capacitor
1x – 10n Capacitor
1x – 100n Capacitor
1x – 220n Capacitor
1x – 470n Capacitor
2x – 10uF Capacitor
3x – 1N4148 Diode
1x – ICL7107 IC
1x – 7660 IC
2x – MAN6910 2-digit LED 7-segment Display
Technical Specifications:

• Supply Voltage: 5V
• Current Consumption: ~ 25mA
• Measurement Accuracy:
  10A – 100mA Resolution – 99.9 A
  5A – 10mA Resolution – 9.99 A
  2A – 1mA Resolution – 1.999 A

Resistor 0.01 Ohm dapat anda buat dari kawat tembaga 1.5mm/ 5cm. Resistor 0.1 Ohm dan 1 Ohm pilih 5W.
Saya rekomendasikan ICL7107 yang bisa membaca Ampere dan Volt Meter, sedangkan untuk kecerahan LED display anda bisa memvariasikan diode 1N4148, IC penyetabilan tegangan 7805 sangat diperlukan agar ICL7170 tidak cepat rusak.
Kalibrasi
Untuk mengkalibrasi pengukuran silahkan anda atur potensiometer 10K kemudian ukur tegangan di kaki-kaki PIN 35 dan PIN 36 pada ICL7107 IC ke angka tegangan 1V.

http://electronics-diy.com/ICL7107_digital_ammeter.php
