Cara Membuat Charger Aki Kering

Apa kabar Rekan Tronika semua?! sanoga tidak jenuh dan bosan untuk bermain dan membaca blog belajar ... thumbnail 1 summary

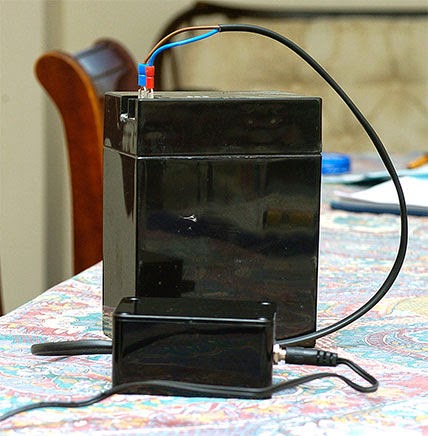

Apa kabar Rekan Tronika semua?! sanoga tidak jenuh dan bosan untuk bermain dan membaca blog belajar ilmu elektronika ini. Kali ini saya akan berbagi rangkaian sekaligus langkah cara pembuatan charger aki kering atau dikenal SLA (Seal Lead Acid) tengangan dan arus relativ stabil.


Proses pembuatannya saya bilang relatif mudah dengan komponen yang banyak dibeli di toko komponen elektronika, kemasan setelah jadi bisa anda gunakan kemasan metal ataupun kemasan plastik yang aman terhindar dari kontak luar.

Kotak charger aki SLA ini bisa diberika lubang sebagai tempat soket/ jack DC, sebaiknya pastikan terlebih dahulu polaritas tegangan tidak terpasang terbalik.

Komponen yang dibutuhkan
  • 220nF
  • 100nF
  • Resistor 1 Ohm dan 5 Ohm
  • Potensiometer 5K/10K
  • Resistor 820 Ohm
  • Kabel
  • Jepit buaya
  • IC L200C
  • Heatsink Alumunium
  • Box plastik bila diperlukan
Langkah pembuatannya
  1. Pemotongan lembar PCB agar masuk ke dalam box
  2. Merancang gambar layout PCB
  3. Pemasangan komponen
  4. Pengukuran tegangan hasil kerja
  5. Proses finishing






Instruksi lengkap bisa anda download cara membuat charger aki kering
