Cara Membuat Lampu Hias Bintang yang Sederhana

Banyaknya permintaan Rekan-rekan Tronika cara membuat lampu hias dari LED yang sederhana saya menco... thumbnail 1 summary
Banyaknya permintaan Rekan-rekan Tronika cara membuat lampu hias dari LED yang sederhana saya mencoba memberikan sedikit inspirasi untuk anda semua. Hanya dengan sedikit komponen yang ada bisa menggunakan barang bekas atau dibeli di toko komponen elektronika dengan harga yang murah.
cara-membuat-lampu-hias

Jumlah Led yang digunakan terserah berapa banyak jumlah yang anda inginkan bisa sedikit atau banyak asalkan adaptor masih sanggup untuk mensupply tegangan lampu led 3,4 volt perpcs arus 20mA. Output charger ponsel sebesar 5 volt, maka ditentukan nilai resistornya sebesar 470 – 510 ohm dengan acuan rumus yang telah saya jabarkan pada artikel cara merakit rangkaian lampu led 12 volt, silahkan anda baca.

Persiapkan Peralatan dan Bahannya:

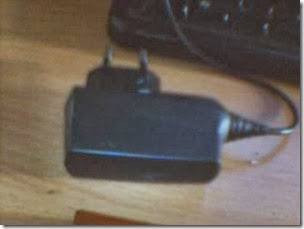

  • Charger Nokia bekas 5V 500mA
cara-membuat-lampu-hias-charger

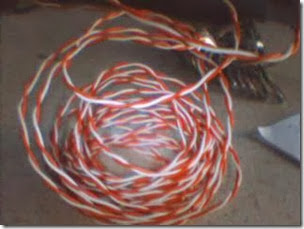

  • Kabel secukupnya
cara-membuat-lampu-hias-kabel

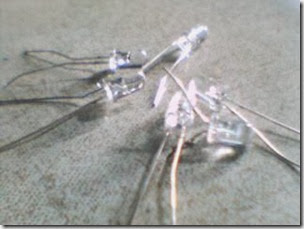

  • Led Sorot Clear 5mm, 10mm nyala biru
cara-membuat-lampu-hias-led

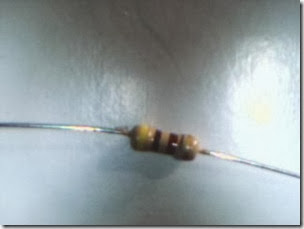

  • Resistor 470 - 510 ohm (tegangan input 12 volt DC), 80 – 100 ohm (tegangan input 5 volt DC)
cara-membuat-lampu-hias-resistor
  • Solder besi dan timahnya
  • Selotip secukupnya.

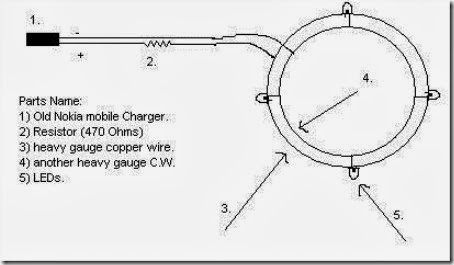

Bentuk dekorasi yang dibuat ini berbentuk sinar bintang yang menyala ke penjuru arah, anda bisa kreasikan bentuk sinar cahayanya seperti nama, bulat, perisai, kotak, oval, dan gambar lainnya. Untuk lebih jelasnya silahkan anda perhatikan gambar lingakaran untuk penempatan LED nyala biru di bawah ini.

cara-membuat-lampu-hias-shcematic

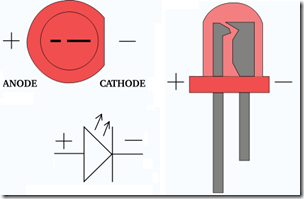

Untuk pemasangan lampu led jangan sampai salah dan terbalik kaki panjang (+) sedang untuk kaki pendek (-), kemudian dipasang secara paralel dan berurutan sejumlah lampu yang anda inginkan. Anda bisa perhatikan kaki- kaki LED seperti di bawah ini.

electronics_led_diagram

Gampang bukan?! cara membuat lampu hias sendiri di rumah, kantor, taman, dekorasi berbahan utama lampu LED. Saya harap artikel ini bermanfaat buat anda untuk kreasi lampu hias yang menarik untuk semua orang.

9 comments

  1. gan fungsi "Charger Nokia bekas 5V 500mA" itu apa sebagai tegangan input?
    atau ada fungsi lain?

    masih binun penggunaanya :)

    ReplyDelete
  2. @Anonymous
    jelas sebagai adaptor seperti layaknya charger buat charger ponsel thx

    ReplyDelete
  3. oh ya gan,
    menentukan + dan - di charger nokianya giman?
    apa kabel yg buat di colokin ke hp di kelupas lalu pake kabel di dalemnya?

    ReplyDelete
  4. @Anonymous liat colokkannya.......yang paling ujung (+), yang penampang lebar (-)

    ReplyDelete
  5. Klo Charger bekas 5V 600mA atau Charger Nokia bekas 5V 300mA bisa ga?
    Resistor apakah sama?

    ReplyDelete
    Replies
    1. sangat bisa sekali selama cukup untuk 300mA

      Delete
  6. Mas mau belanja led 5mm banyak.. bisa kasih alamat toko ga..saya purwanto.. 085777819789

    ReplyDelete
