Kumpulan Rangkaian Charger HP Pilihan

Sebagai tulisan pendukung untuk rangkaian power bank yang banyak dicari rekan tronika , kali ini saya ingin menambakan beberapa rangkaian c... thumbnail 1 summary
Sebagai tulisan pendukung untuk rangkaian power bank yang banyak dicari rekan tronika, kali ini saya ingin menambakan beberapa rangkaian charger HP sebagai penyempurna setelah berhasil membuat regulator 5 volt menggunakan IC 7805.

Seperti beberapa laporan rekan tronika yang berhasil membuat, pada beberapa kasus masih belum bisa charger untuk semua gadget. Nah rangkaian ini untuk keluaran dari regulator 5 volt sehingga tegangan yang keluar benar-benar bersih dari gelombang tripple yang kurang bagus.
Power memang perlu, alangkah lebih baiknya kita bisa membuat sendiri jika kita bisa membuatnya sendiri. Coba anda perhatikan rangkaian pertama ini.

rangkaian-charger-hp

X1-1 ~ X1-4 (input USB female) sebagai tegangan input 5 volt, disambungkan dengan rangkaian powerbank yang telah berhasil dibuat pada artikel terdahulu cara membuat power bank. X2-1 ~ X2-2 bisa disambungkan langsung ke battery li-ion hp.

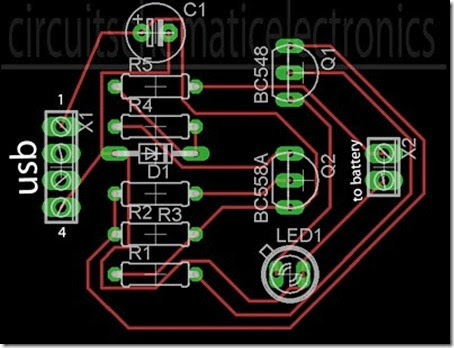

rangkaian-charger-hp-schematic

List komponen:
  • R1 : 1 K
  • R2 : 330 R
  • R3 : 4K7
  • R4 : 300 R
  • R5 : 27R
  • D1 : 4.7 volt zener /1W
  • C1 : 100uF/16V
  • Q1 : BC548
  • Q2 : BC558A
  • LED1 : Green Led
  • X1-1   : Vcc USB
  • X1-4   : Ground USB
  • X2-1 , X2-2 : ke baterai ponsel/ hp
Bila rangkaian di atas masih terlihat sangat sederhana anda bisa memodifikasinya menggunakan rangkaian berbasis IC OP-AMP LM358N yang biasa dikenal sebagai IC linier.

rangkaian-charger-hp-fix

Keunggulan rangkaian charger HP menggunakan LM358N adalah:

  • Pen-charger-an bisa menggunakan konektor mini USB
  • Terdapat tiga LED indikator sebagai petunjuk pengoperasian
  • Rangkaian sederhana namun komplek seperti halnya mikro kontroller berkat IC OP-AMP dan resistor.
  • Arus charging maksimal sebesar 500mA
Perhatikan rangkaian di bawah ini yang telah di revisi dan telah dilakukan pengujian.
rangkaian-charger-hp-2

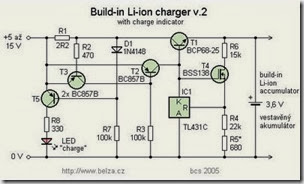

Tambahan alternatif rangkaian menggunakan TL431 yang bisa digunakan untuk charger battery li-ion 18650

rangkaian-charger-hp-tl431



Selamat berkarya!
