Strip Kayu LED Putih Input AC 220V

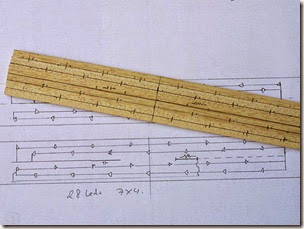

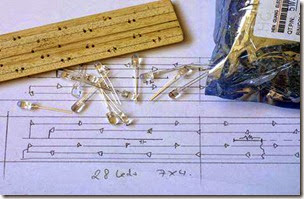

Membuat strip lampu led dengan input langsung AC akan sangat menghemat anggaran biaya, arus yang kecil hanya sebesar 20mA untuk setiap lampu led sebanyak 30 led, Uniknya lagi proyek kita kali ini bukan lembaran PCB tetapi terbuat dari bilah kayu yang akan dipasang lampu led secara teratur.

acpow6

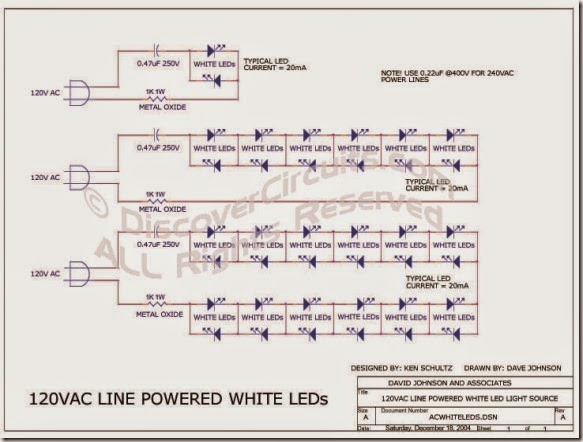

Skema yang terpampang dibawah ini menggunakan input AC120V yang terdiri 6pcs LED 2 baris, bila anda menggunakan input AC 220V harus berjajar 14 LED rangkap 2 dengan menggunakan kapasitor 0,22uF 400Volt.



acpow1acpow2acpow3acpow4acpow5

Gambar Rangkaian LED input AC 220V menggunakan kapasitor 0,22uF 400V

acwhiteleds
