Perangkat charger mobil yang kita bongkar ini adalah perangkat charger khusus untuk ponsel Nokia yang ditenagai komponen aktif semikonduktor MC34063A yang terkenal sebagai IC switching regulator.
Harga dipasaran untuk “charger cigarette” universal dengan konektor USB type A Female sangat variatif dari harga Rp10.000-Rp100.000. Setelah kita melihat bagian dalamnya ternyata tidak banyak komponen yang terpasang hanya dua komponen aktif MC34063A dan transistor PNP A733 beserta 15 komponen pasif sebagai pendukungnya.
Meski sederhana hasil output tegangan 5V 650mA sangat cukup bagus untuk sebuh charger ponsel Nokia. Silahkahkan anda perhatikan tata letak komponen charger mobil cigarette ini.

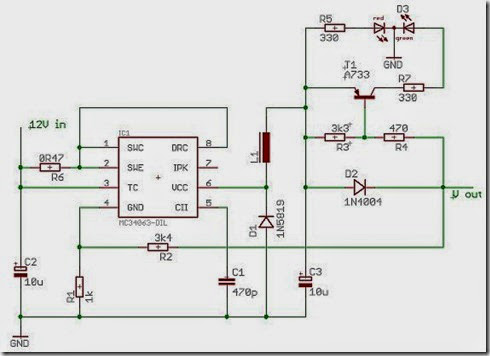

Gambar rangkaian MC34603A
Selengkapnya untuk melihat karakteristik datasheet IC MC34063A (pdf) disini, semoga bermanfaat.
