Rangkaian Inverter 1000 Watt Berbasis MOSFET

Rangkaian inverter 1000 watt ini ditenagai oleh komponen MOSFET (metal–oxide–semiconductor field-effect transistor) RF50N06 yang sanggup membangkitkan tenaga hingga 1000 watt. Tegangan rata-rata dari MOSFET ini adalah 50 Ampere 60 volt.
rangkaian-inverter-1000-watt
Mungkin rekan tronika yang berada di tempat terpencil yang sulit dijangkau PLN rangkaian ini mungkin sangat bermanfaat. Anda bisa merakitnya dengan mudah sebab beberapa komponen banyak dijumpai di toko komponen elektronika.

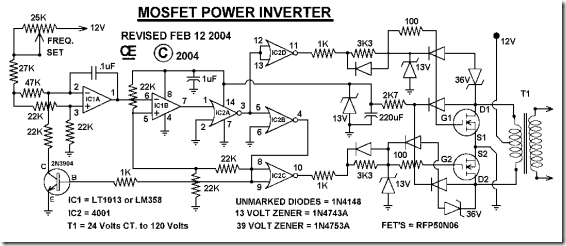

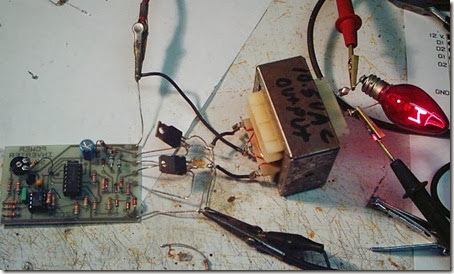

Silahkan anda perhatikan rangkaian inverter 1000 watt beserta layoutnya di bawah ini:

rangkaian-inverter-1000-watt
Saya sarankan untuk menggunakan Fuse sebagai pengaman bila terjadi lonjakan arus. Transformator T1 cukup gunakan Traffo ukuran 10 Ampere Besar yang CT (center tap). IC LT1013 bila sulit dijumpai bisa menggunakan IC persamaan LM358 sebagai penggantinya.

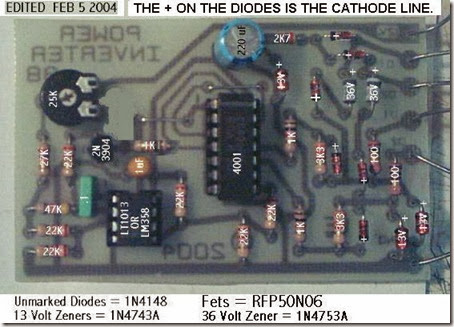

rangkaian-inverter-1000-watt-layout
Gambar layout komponen
rangkaian-inverter-1000-watt-Mosfet-Layout
gambar single MOSFET
 rangkaian-inverter-1000-watt-Mosfet-Parallel
gambar susunan MOSFET yang diparalel
rangkaian-inverter-1000-watt-Mosfet-PCB
gambar PCB rangkaian inverter 1000 watt
rangkaian-inverter-1000-watt-Transformer

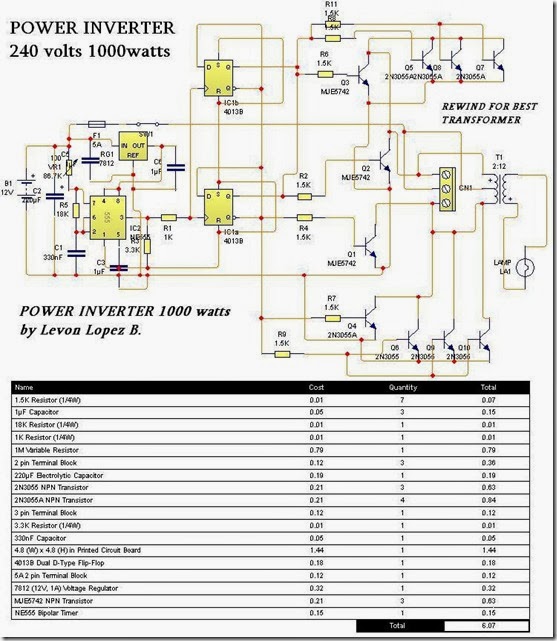

Sebagai alternatif rangkaian yang telah teruji di atas anda bisa bandingkan rangkaian inverter 1000 watt versi lainnya.
rangkaian-inverter-1000-watt-alternative
Semoga rangkain inverter dari dc ke ac ini bermanfat untuk rekan tronika semua. Selamat berkarya!
sumber: circuitstune.com/2011/11/1000-watt-power-inverter.html
Rangkaian Inverter 1000 Watt Berbasis MOSFET Rangkaian Inverter 1000 Watt Berbasis MOSFET Reviewed by Ihsan on January 12, 2014 Rating: 5

9 comments:

  1. Kayaknya kurang besar deh mas Ampere tu Trafonya.
    Jikd menurut dalam hitungan saya. Tapi Tanks dah berbagi Ilmu mas..
    Salam

    ReplyDelete
    Replies
    1. kalo cuman trapo sekede kutil gitumah paling keluar juga 100,bukan 1000,

      Delete
  2. itu rangkaianya gelombang sinus atau blok?

    ReplyDelete
  3. @Elektronika Plus
    itu traffo yang murni 10A memang kecil mas

    @Eka Sugiarto
    saya belum cek di Osciloscope

    ReplyDelete
  4. C nya ukurannya yg pasti berapa sob????

    ReplyDelete
  5. mas gimana kalo menggunakan trafo 5A , apa masih bisa berjalan ?

    ReplyDelete
    Replies
    1. bisa kalau pakai 5A asli tapi kurang maksimal

      Delete
  6. tanya gan,,,untuk terminal ke travo CT dihubungkan ke mana gan.terima kasih

    ReplyDelete
  7. numpang nanya gan,,,untuk terminal CT dari travo di hubungkan kemana gan.terima kasih

    ReplyDelete
